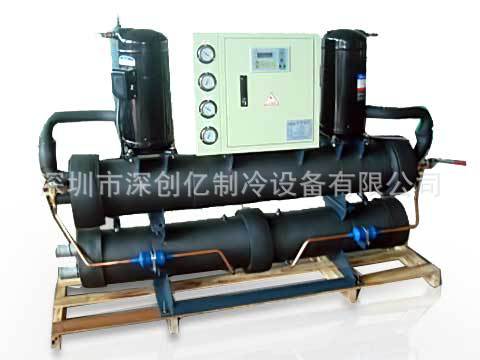

工業冷水機組里面高端配置之一冷凝器的種類及特點，冷凝器按其冷卻介質不同，可分為水冷式、空氣冷卻式、蒸發式三大類。
（一）、臥式殼管式冷凝器 它與立式冷凝器有相類似的殼體結構，主要區別在于殼體的水平安放和水的多路流動。臥式冷凝器不僅廣泛地用于
工業冷水機組氨制冷系統，也可以用于氟利昂制冷系統，但其結構略有不同。氨臥式冷凝器的冷卻管采用光滑無縫鋼管，而氟利昂臥式冷凝器的冷卻管一般采用低肋銅管。這是由于氟利昂放熱系數較低的緣故。值得注意的是，有的氟利昂制冷機組一般不設貯液筒，只采用冷凝器底部少設幾排管子，兼作貯液筒用。
（二）、水冷式冷凝器 水冷式冷凝器是以水作為冷卻介質，靠水的溫升帶走冷凝熱量。冷卻水一般循環使用，但系統中需設有冷卻塔或涼水池。水冷式冷凝器按其結構形式又可分為殼管式冷凝器和套管式冷凝器兩種，常見的是殼管式冷凝器。
（三）、套管式冷凝器 制冷劑的蒸氣從上方進入內外管之間的空腔，在內管外表面上冷凝，液體在外管底部依次下流，從下端流入貯液器中。冷卻水從冷凝器的下方進入，依次經過各排內管從上部流出，與制冷劑呈逆流方式。這種冷凝器的優點是結構簡單，便于制造，且因系單管冷凝，介質流動方向相反，故傳熱效果好，當水流速為1～2m/s時傳熱系數可達800kcal/(m2·h·℃)。其缺點是金屬消耗量大，而且當縱向管數較多時，下部的管子充有較多的液體，使傳熱面積不能充分利用。另外緊湊性差，清洗困難，并需大量連接彎頭。因此，這種冷凝器在氨制冷
工業冷水機組裝置中已很少應用。
